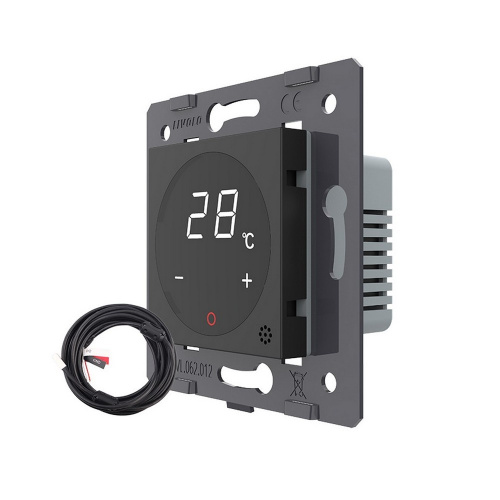

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, датчик пола 5 м, Черный (механизм) VL-FCQ1-2BPS72

К терморегулятору необходимо отдельно приобрести рамку, которую Вы можете выбрать из ассортимента Schneider Electric ATLASDESIGN.

Сенсорный терморегулятор с лаконичным и современным дизайном. Он идеально вписывается в любую комнату, дополняя дизайн интерьера. Цифровая индикация температуры делает настройку наглядной и точной.

Терморегулятор имеет встроенный датчик температуры воздуха, а в комплект дополнительно входит внешний датчик температуры пола длиной 5 метров модель VL-XQ001. При подключении внешнего датчика пола, встроенный датчик температуры воздуха отключается.

При использовании терморегулятора с датчиком воздуха, терморегулятор необходимо подключать к твердотельному реле модель VL-XQ002 (в комплект не входит, приобретается отдельно), а затем подключаться к теплому полу, чтобы обеспечить точность определения температуры.

При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5м, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично. Двухконтактные датчики к данной модели не подключаются.

Эксплуатация

1. В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.

2. При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.

3. Диапазон установки температуры от 5 до 35 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения, необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.

4. Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.

5. При отключении питания терморегулятора настройки сохраняются.

Монтаж

1. Обязательно отключите питание перед установкой.
2. Подключение должно выполнятся строго со схемами подключения.
3. Поместите механизм выключателя в металлический суппорт.
4. Максимальный нагрузка на терморегулятор не должна превышать 16А или 3680Вт.
5. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Подключение с датчиком воздуха без реле.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
7. Подключение с датчиком воздуха с реле.
   Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
8. Подключение с датчиком пола.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
9. Устанавливается в комплекте со стеклянной рамкой. Рамка в комплект не входит

Характеристики:
Бренд  Livolo
Гарантия 12 мес
Датчик температуры Чип 18B20, встроенный датчик воздуха, внешний датчик пола 5 м
Диапазон температур от 5 до 35 ℃
Дистанционное управление Без ДУ
Класс защиты IP20
Количество постов 1
Комплектация Механизм+датчик
Максимальная нагрузка 3680 Вт
Материал корпуса Термостойкая электротехническая пластмасса
Метод крепления Винтами
Монтаж Скрытый в 1 круглую монтажную коробку ⌀ 65-70 мм
Подсветка клавиш Есть
Рабочее напряжение 110-250 В, 50-60 Гц
Сила тока 16 А
Собственная потребляемая мощность ≤0.8 Вт
Срок службы более 30 000 часов
Тип подключения проводов Винтовое
Тип товара Терморегулятор
Условия эксплуатации Температура -25~70℃, влажность ≤95%
Цвет Черный
